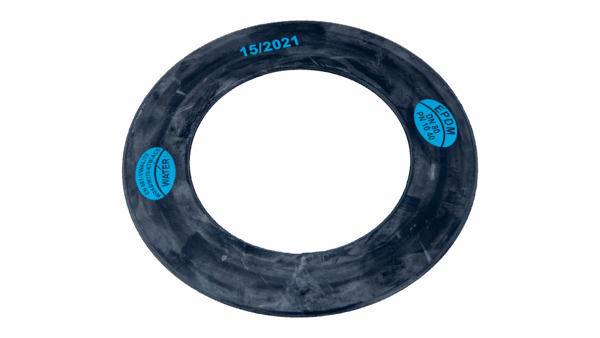

Joint insert métal

Référence : OU-97 Catégorie :
Spécifications :

• Joint d’étanchéité en élastomère en forme de lentille
• Bords arrondis
• Ame en acier vulcanisée
• Meilleure résistance à la compression lors du montage
• Le modèle NBR-GW possède une conformité DVGW pour le gaz (EN 682 et une recommandation KTW (Eau potable)
• Le joint KGS est systématiquement centré lors du montage
• Profil optimisé pour une distribution homogène des forces et reprise de haute contrainte
• Température d’utilisation De -40° à +100°C
• Certificat ACS

PN 10-40

Référence DN Dimensions Ajout devis
097003 40 49 x 92 ep.4
097004 50 61 x 107 ep.4
097005 60 72 x 117 ep.4
097006 65 77 x 127 ep.4
097007 80 89 x 142 ep.4

PN 10-16

Référence DN Dimensions Ajout devis
097008 100 115 x 162 ep.5
097009 125 141 x 192 ep.5
097010 150 169 x 218 ep.5
097011 200 220 x 273 ep.6
097012 250 273 x 328 ep.6

PN 25-40

Référence DN Dimensions Ajout devis
097013 100 115 x 168 ep.5
097014 125 141 x 194 ep.5
097015 150 169 x 224 ep.5

PN 10

Référence DN Dimensions Ajout devis
097016 300 324 x 378 ep.6
097017 350 356 x 438 ep.7
097018 400 407 x 489 ep.7

PN 16

Référence DN Dimensions Ajout devis
097019 300 324 x 384 ep.6
097020 350 356 x 444 ep.7
097021 400 407 x 495 ep.7

PN 25

Référence DN Dimensions Ajout devis
097022 200 220 x 284 ep.6
097023 250 273 x 340 ep.6
097024 300 324 x 400 ep.6
097025 350 356 x 457 ep.7
097026 400 407 x 514 ep.7

PN 40

Référence DN Dimensions Ajout devis
097027 200 200 x 290 ep.6
097028 250 273 x 352 ep.6
097029 300 324 x 417 ep.6
097030 350 356 x 457 ep.7
097031 400 407 x 546 ep.7
