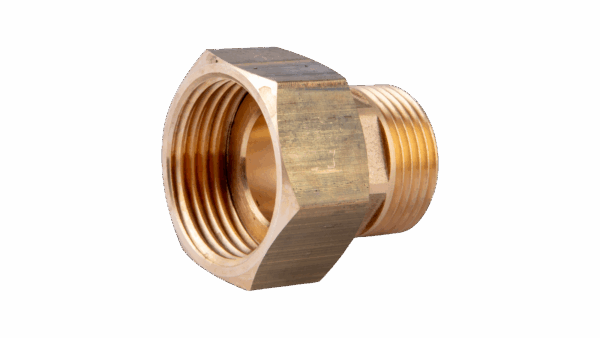

Raccord 2 pièces court et long

Référence : AC-54 Catégorie :
Spécifications :

• Matière laiton CW617N
• Douille mâle avec son méplat et 2 trous de plombage
• PN 16
• 4 MS

Modèle court

Pas du gaz

Référence DN Filetage Ecrou Lg Ajout devis
054100C 15 3/8" 1/2" 22
054101C 15 1/2" 3/4" 29
054102C 15 3/4" 3/4" 27
054103C 20 3/4" 1" 27
054105C 25 1" 1"1/4 32
054107C 30 1"1/4 1"1/2 35
054109C 40 1" 1/2 2" 41
054111C 40 2" 2"1/2 44

Pas métrique

Référence DN Filetage Ecrou Lg Ajout devis
054104 25 1" 40X300 -
054105 40 1" 1/2 55X300 -

Modèle long

Pas du gaz

Référence DN Filetage Ecrou Lg Ajout devis
054101L 15 1/2" 3/4" 38.5
054102L 15 3/4" 3/4" 41.5
054103L 20 3/4" 1" 41.5
054104L 20 1" 1" 42.5
054105L 25 1" 1"1/4 44.5
054106L 25 1"1/4 1"1/4 46.5
054107L 30 1"1/4 1"1/2 56
054108L 30 1" 1/2 1"1/2 58
054109L 40 1" 1/2 2" 56
054110L 40 2" 2" 58
054111L 40 2" 2"1/2 60
