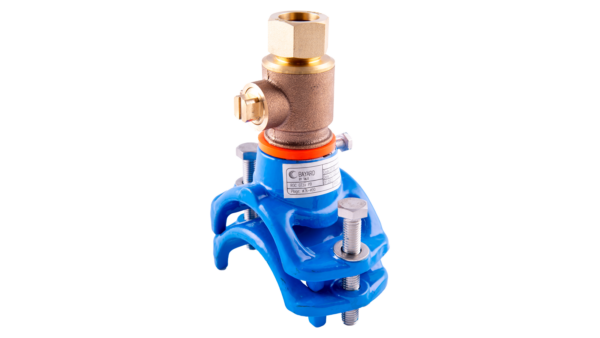

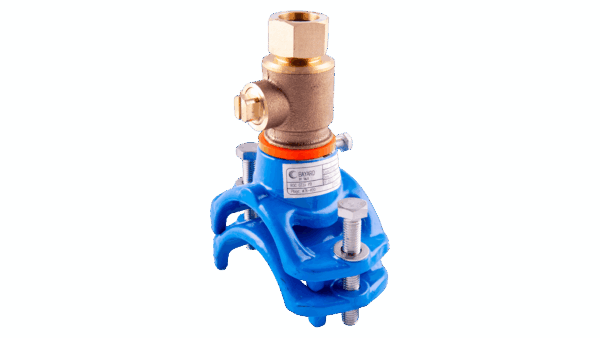

Robinet de prise perdue abs joint torique et collier intégré

Robinet de prise perdue et collier intégré quart de tour à boisseau sphérique joint torique

Référence : SE-180 Catégorie :
Spécifications :

• Robinet de prise bronze 1/4 tour NF EN 1982
• Carré de manœuvre de 15 pour obturation de la bille
• Raccord autobuté joint torique
• Raccord du corps et carré de manœuvre en laiton NF EN 1216X
• Bille pleine laiton nickelé chromé NF EN 1216X
• Joint de sphère siège en PTFE pur
• Collier et robinet intégrés supprimant l’ajout d’une bouche à clé
• Triple étanchéité :
– collier / conduite (joint caoutchouc)
– nez de robinet dans le collier (collage Loctite)
– joint de nez (orange) entre robinet et collier

PE 25

Référence DN conduite Plage d'utilisation Ø PE Ajout devis
018020GV1 40 50 à 62 25
018020GV2 50 63 à 74 25
018020GV3 60 75 à 89 25
018020GV4 80 90 à 109 25
018020GV5 100 110 à 135 25
018020GV6 125 136 à 159 25
018020GV7 150 160 à 175 25
018020GV8 175 185 à 211 25
018020GV9 200 212 à 233 25
018020GV10 225 234 à 269 25
018020GV11 250 270 à 290 25
018020GV12 275 291 à 310 25
018020GV13 300 311 à 325 25

PE 32

Référence DN conduite Plage d'utilisation Ø PE Ajout devis
018025GV1 40 50 à 62 32
018025GV2 50 63 à 74 32
018025GV3 60 75 à 89 32
018025GV4 80 90 à 109 32
018025GV5 100 110 à 135 32
018025GV6 125 136 à 159 32
018025GV7 150 160 à 175 32
018025GV8 175 185 à 211 32
018025GV9 200 212 à 233 32
018025GV10 225 234 à 269 32
018025GV11 250 270 à 290 32
018025GV12 275 291 à 310 32
018025GV13 300 311 à 325 32

PE 40

Référence DN conduite Plage d'utilisation Ø PE Ajout devis
018030GV2 50 63 à 74 40
018030GV3 60 75 à 89 40
018030GV4 80 90 à 109 40
018030GV5 100 110 à 135 40
018030GV6 125 136 à 159 40
018030GV7 150 160 à 175 40
018030GV8 175 185 à 211 40
018030GV9 200 212 à 233 40
018030GV10 225 234 à 269 40
018030GV11 250 270 à 290 40
018030GV12 275 291 à 310 40
018030GV13 300 311 à 325 40

PE 50

Référence DN conduite Plage d'utilisation Ø PE Ajout devis
018040GV2 50 63 à 74 50
018040GV3 60 75 à 89 50
018040GV4 80 90 à 109 50
018040GV5 100 110 à 135 50
018040GV6 125 136 à 159 50
018040GV7 150 160 à 175 50
018040GV8 175 185 à 211 50
018040GV9 200 212 à 233 50
018040GV10 225 234 à 269 50
018040GV11 250 270 à 290 50
018040GV12 275 291 à 310 50
018040GV13 300 311 à 325 50

PE 63

Référence DN conduite Plage d'utilisation Ø PE Ajout devis
018040-63GV2 63 63 à 74 63
018040-63GV3 60 75 à 89 63
018040-63GV4 80 90 à 109 63
018040-63GV5 100 110 à 135 63
018040-63GV6 125 136 à 159 63
018040-63GV7 150 160 à 175 63
018040-63GV8 175 185 à 211 63
018040-63GV9 200 212 à 233 63
018040-63GV10 225 234 à 269 63
018040-63GV11 250 270 à 290 63
018040-63GV12 275 291 à 310 63
018040-63GV13 300 311 à 325 63
