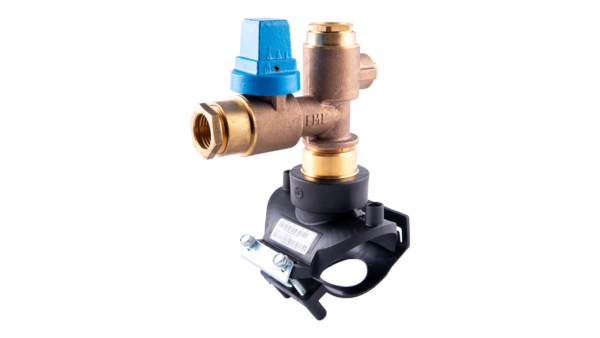

Selle de branchement électrosoudable sur le dessus joint large

Kit de branchement avec robinet de prise en charge par le dessus quart de tour intégré sortie joint large (électrosoudable)

Référence : 150-E Catégorie :
Spécifications :

• Robinet de prise en charge bronze 1/4 tour NF EN 1982
• Chapeau en fonte graphite sphéroïdale EN-GJS-400-15 selon DIN EN 1563 carré de 30 revêtement époxy pour une meilleure détection
• Goupille inox
• Raccord du corps et carré de manœuvre en laiton NF EN 1216X
• Bille pleine laiton nickelé chromé NF EN 1216X
• Joint de sphère siège en PTFE pur
• Raccord autobuté joint large à serrage extérieur
• Selle de branchement électrosoudable
• Assemblage testé en usine
• Robinet prêt à souder
• Fermeture à gauche FAH

Sortie pe 25

Référence Ø conduite Ø PE Ajout devis
ELEC_05015020 50 25
ELEC_06315020 63 25
ELEC_07515020 75 25
ELEC_09015020 90 25
ELEC_11015020 110 25
ELEC_12515020 125 25
ELEC_14015020 140 25
ELEC_16015020 160 25
ELEC_18015020 180 25
ELEC_20015020 200 25
ELEC_22515020 225 25
ELEC_25015020 250 25
ELEC_28015020 280 25
ELEC_31515020 315 25

Sortie pe 32

Référence Ø conduite Ø PE Ajout devis
ELEC_05015025 50 32
ELEC_06315025 63 32
ELEC_07515025 75 32
ELEC_09015025 90 32
ELEC_11015025 110 32
ELEC_12515025 125 32
ELEC_14015025 140 32
ELEC_16015025 160 32
ELEC_18015025 180 32
ELEC_20015025 200 32
ELEC_22515025 225 32
ELEC_25015025 250 32
ELEC_28015025 280 32
ELEC_31515025 315 32

Sortie pe 40

Référence Ø conduite Ø PE Ajout devis
ELEC_06315030 63 40
ELEC_07515030 75 40
ELEC_09015030 90 40
ELEC_11015030 110 40
ELEC_12515030 125 40
ELEC_14015030 140 40
ELEC_16015030 160 40
ELEC_18015030 180 40
ELEC_20015030 200 40
ELEC_22515030 225 40
ELEC_25015030 250 40
ELEC_20015040 200 50

Sortie pe 50

Référence Ø conduite Ø PE Ajout devis
ELEC_06315040 63 50
ELEC_07515040 75 50
ELEC_09015040 90 50
ELEC_11015040 110 50
ELEC_12515040 125 50
ELEC_14015040 140 50
ELEC_16015040 160 50
ELEC_18015040 180 50
ELEC_22515040 225 50
ELEC_25015040 250 50

Sortie pe 63

Référence Ø conduite Ø PE Ajout devis
ELEC_06315040-63 63 63
ELEC_07515040-63 75 63
ELEC_09015040-63 90 63
ELEC_11015040-63 110 63
ELEC_12515040-63 125 63
ELEC_14015040-63 140 63
ELEC_16015040-63 160 63
ELEC_18015040-63 180 63
ELEC_20015040-63 200 63
ELEC_22515040-63 225 63
ELEC_25015040-63 250 63
